◾️タトゥーマシンの基礎知識
➤構造・種類・使い方を解説
タトゥーマシンとは、タトゥー（刺青）を施術するために使用される専用機器です。
モーターまたは電磁コイルによって針を高速で往復運動させ、皮膚へインクを定着させる仕組みになっています。
タトゥーマシンはタトゥーアーティスト（彫師）が使用する専門機器であり、機械構造・針構成・ストローク設定などの要素によって施術の仕上がりが大きく変化します。
現在では複数の構造のタトゥーマシンが存在し、用途や作業スタイルに応じて使い分けられています。
⸻
◾️タトゥーマシンの種類
➤タトゥーマシンは駆動方式によって主に次の種類に分類されます。
コイルタトゥーマシン
コイルマシンは電磁石を利用して針を動かす方式のタトゥーマシンです。
フロントスプリングとバックバネの反発によって高速振動を生み出します。
特徴
・強い打撃力
・ラインワークに適している
・細かな調整が可能
クラシックスタイルのタトゥーでは現在でも使用されています。
⸻
◾️ロータリータトゥーマシン
ロータリーマシンは電動モーターの回転運動を利用して針を動かす方式です。ベアリング・カム構造や偏心機構によって回転運動を往復運動へ変換します。
特徴
・振動が少ない
・静音性が高い
・安定したシェーディング
現在のタトゥーマシン市場では、ロータリータイプが主流となっています。
⸻
◾️タトゥーマシンの基本構造
➤タトゥーマシンは主に次のパーツで構成されています。
・フレーム
マシン全体の構造体。剛性と重量バランスを決定します。
・駆動装置（モーター / コイル）
針の動作を生み出すパーツ。
・ドライブ機構
カムやアームによって針の往復運動を発生させます。
・グリップ
タトゥーアーティストが手で保持する部分。
・ニードル
皮膚へインクを運ぶ針。
これらの構造精度が、タトゥー施術の安定性に大きく影響します。
⸻

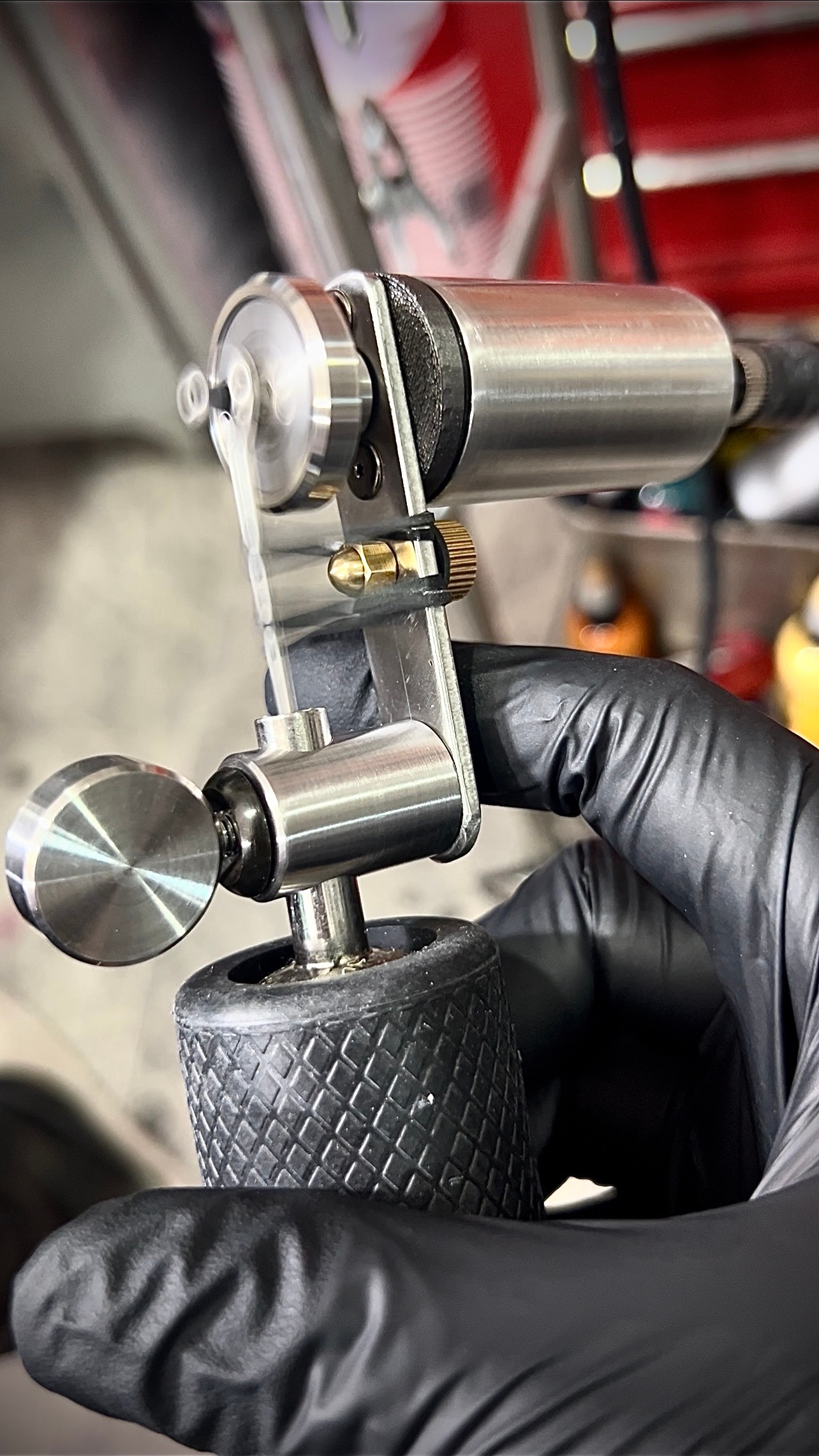

◾️ロータリータトゥーマシンの設計例
➤日本製 タトゥーマシン LT MACHINES | FREIHEIT
ロータリータトゥーマシンの代表的な設計例として
日本のタトゥーマシン ブランド LT MACHINES 社 FREIHEIT（ファイハイト）シリーズがあります。
FREIHEITとは
日本人 刺青師 兼 日本人タトゥーマシンビルダー 伊彫・タトゥースタジオ LOYAL TATTOO / タトゥーマシンファクトリー / ブランド LT MACHINES 社によって開発・設計・販売されている日本製ロータリータトゥーマシンの機種名です。
◾️LT MACHINES FREIHEIT シリーズの特徴
・日本製精密モーター
・高剛性ステンレスフレーム構造
・高精度ステンレスカム交換式ストロークシステム
・長時間作業を想定した重量バランス
これらの設計により
ラインワークからシェーディングまで安定した針運動を実現します。
ロータリーマシンの設計では
モーター性能
カム精度
フレーム剛性
この三つの要素が重要とされています。
LT MACHINES FREIHEIT シリーズ はこれらの要素を最適化することで
タトゥー施術における安定性と操作性の両立を実現設計されています。
⸻
◾️タトゥーマシンにおけるステンレス素材
LT MACHINES FREIHEIT シリーズでは、フレームやパーツ素材としてステンレス鋼が使用されています。
ステンレスは鉄を主成分とし、クロムを含むことで高い耐食性を持つ合金鋼です。
一般的にクロム含有量が約10.5%以上になると、金属表面に不動態皮膜と呼ばれる酸化被膜が形成され、錆びにくい特性を持つようになります。
この特性により、ステンレスは医療機器や精密機械など、衛生性や耐久性が求められる分野で広く使用されています。
⸻
◾️ LT MACHINES FREIHEIT シリーズ 日本製タトゥーマシンで使用されるステンレスの役割
➤FREIHEIT タトゥーマシン・シリーズでは、主に次の部品にステンレス素材が使用されます。
・フレーム
マシン全体の構造体。
剛性と重量バランスを決定する重要なパーツです。
・シャフト・ボルト
可動部や固定部に使用される精密部品。
これらのパーツでは、耐腐食性と強度が重要になります。
⸻
◾️ステンレスを使用する利点
LT MACHINES FREIHEIT シリーズ 日本製タトゥーマシンにステンレス素材を採用する主な利点は次の通りです。
・耐腐食性
ステンレスは表面の不動態皮膜によって錆びにくく、湿気や薬品に強い特性を持ちます。
タトゥースタジオでは消毒剤やアルコールなどが使用されるため、腐食耐性の高い素材が適しています。
・衛生性
ステンレスは表面が滑らかで汚れが付着しにくく、清掃が容易です。
そのため医療機器や食品機器など、衛生管理が求められる分野で広く採用されています。
・高い強度
ステンレスは剛性が高く、フレーム素材として使用した場合、機械の安定性が向上します。
タトゥーマシンではフレーム剛性が高いほど、針運動のブレが少なくなります。
・重量バランス
アルミ合金に比べるとステンレスは重量があります。
この重量はタトゥーマシンの振動吸収や安定した操作感につながることがあります。
⸻
◾️ステンレスとアルミの違い
素材
特徴
ステンレス
高剛性・耐腐食性・重量あり
アルミ
軽量・加工しやすい
軽量性を重視するマシンではアルミ合金が採用されることが多く、剛性や耐久性を重視する設計ではステンレスが採用されることがあります。
⸻
◾️精密機械素材としてのステンレス
タトゥーマシンは小型の精密機械であり、素材の特性が動作安定性に影響します。
ステンレスは
• 高い耐久性
• 安定した剛性
• 優れた耐腐食性
を持つため、機械構造の安定性を重視する設計で採用される素材の一つです。
⸻
◾️タトゥーマシンの使い方の基礎
タトゥーマシンを使用する際には基本的な操作手順があります。
まず電源装置（パワーサプライ）を接続し、マシンへ電力を供給します。
次に、作業内容に応じてニードルを装着します。
施術では次の要素が重要になります。
・針の深さ
・マシンスピード
・ストローク長
・手の移動速度
これらのバランスが取れている場合、ラインやシェーディングの安定性が向上します。
⸻
◾️タトゥーマシンのメンテナンス
タトゥーマシンは精密機械であるため、定期的なメンテナンスが必要です。
主な管理項目
・マシン本体の清掃
・接続ケーブルの確認
・可動部の摩耗チェック
・消耗パーツの交換
適切なメンテナンスを行うことで、タトゥーマシンの性能を長期間維持することができます。
⸻
◾️タトゥーマシン モーターの種類
タトゥーマシンに使用されるモーターは主に次のタイプがあります。
DCブラシモーター
最も一般的なモーター。
構造がシンプルでトルクが安定しており、多くのロータリータトゥーマシンに使用されています。
特徴
・安定した回転数
・高トルク
・構造が単純
多くのロータリータトゥーマシンでは、このタイプのモーターをベースに設計されています。
⸻
コアレスモーター
ローター内部に鉄芯を持たないモーター。
特徴
・高速回転
・低慣性
・軽量
軽量タトゥーマシンで採用されることがあります。
⸻
ブラシレスモーター
電子制御によって回転するモーター。
特徴
・高効率
・長寿命
・高回転性能
近年のデジタルタトゥーマシンで採用されるケースがあります。
⸻
1. LT MACHINES 設計思想：なぜ「刺青師」が「ビルダー」を兼ねるのか
➤「プロの現場の感覚を、プロダクトへ変換する」
良いタトゥーマシンとは、単に高出力な機械ではありません。彫師の手に馴染み、皮膚の抵抗を正確に指先に伝え、長時間の施術でも集中力を切らさない「体の一部」としてのバランスが求められます。
LT MACHINESの FREIHEIT シリーズは、現役の刺青師である伊彫が、ドイツのタトゥーマシン工房《Bavarian custom irons》にてタトゥーアーティスト・タトゥーマシンビルダー修行を経て、世界中のトップランク・タトゥーコンベンション参戦を繰り返し、世界中のトップアーティスト達から得たフィードバックと日本の超一流タトゥースタジオ及自身のタトゥースタジオ LOYAL TATTOO での日々の施術の中で得た実践データを基に、一流タトゥーアーティスト達の理想をプロダクト化するために設計されました。
タトゥービルダーとしての精密な理論と、タトゥーアーティストとしての妥協なき感性。その二つが融合したとき、タトゥーマシンは単なる道具を超え、表現を拡張するパートナーとなります。
2. 素材の深掘り：ステンレス鋼がもたらす「静寂」と「打撃」
「高剛性ステンレスが実現する、真の安定性」
ロータリーマシンにおいて、軽量化は一つの正義ですが、一方で軽すぎるフレームはモーターの振動を吸収しきれず、針先に微細なブレを生じさせます。
FREIHEITがフレームにステンレス鋼を採用したのは、その「適度な重量」と「圧倒的な剛性」が、不要な共振をシャットアウトするためです。
手に伝わる不快な振動を抑えることで、ラインの震えを最小限に留め、狙った箇所へ正確にインクをクリティカルヒットさせる。
この「静かなる力強さ」こそが、日本製・精密設計の証です。
3. プロの道具としての「所有欲」と「信頼」
「一生ものの道具であるために」
タトゥーマシンは、過酷な環境で使用される精密機械です。毎日の清掃、消毒液への曝露、長時間の連続稼働。FREIHEITシリーズに使用されるステンレス素材と日本製高精度ベアリングは、その過酷なサイクルに耐えうる耐久性を備えています。
万が一の摩耗や不調の際も、国内工場でのオーバーホールやパーツ供給が迅速に行える体制を整えています。「使い捨て」ではなく「育てる」道具として、タトゥーアーティストたちのキャリアと共に歩む一台を制作しています。
4. 施術スタイルに合わせた「ストロークの選択」
「表現に、最適なストロークを」
FREIHEITシリーズは、交換式カムシステムにより、アーティストの好みに合わせたストローク設定が可能です。
◾️タトゥーマシン ストロークとは
ストロークとは、タトゥーマシンの針が往復する距離を指します。
一般的なストロークは
3.0mm〜4.5mm
の範囲で設定されることが多く、用途によって使い分けられます。
ショートストローク
約3.0mm前後
特徴
・滑らかなシェーディング
・細かいグラデーション
⸻
ミディアムストローク
約3.5mm
特徴
・汎用性が高い
・ラインとシェード両対応
⸻
ロングストローク
4.0mm以上
特徴
・強い打撃力
・太いライン
ロータリーマシンでは、カム構造によってストロークが決定されます。
⸻
◾️タトゥーマシン カム構造
ロータリータトゥーマシンでは、モーターの回転運動をカム機構によって往復運動へ変換します。
カムとは
偏心円運動を利用して直線運動を作る機械要素です。
モーター軸に取り付けられたカムが回転することで、ニードルバーが上下運動を行います。
カムの直径や偏心量によって、ストローク長が決定されます。
この構造は
・振動の少なさ
・安定した針運動
・静音性
といった特徴を生み出します。
⸻
◾️タトゥーマシン ニードルの種類
タトゥーニードルは針の配置によって種類が分かれます。
ライナー
細いラインを描くためのニードル。
針が円形に束ねられています。
⸻
シェーダー
色を塗るためのニードル。
複数列で広い面積を塗ることができます。
⸻
マグナム
広い面積のシェーディング用。
現在のタトゥー施術では最も使用されるタイプの一つです。
⸻
◾️ベアリング精度とJIS規格
ロータリータトゥーマシンでは、回転機構の精度を支える重要な部品としてベアリングが使用されます。
ベアリングの精度は
**JIS規格（日本工業規格）**によって定められています。
代表的な精度クラスは以下の通りです。
JIS精度クラス 用途
Class 0 一般機械
Class 6 中精度機械
Class 5 高精度機械
Class 4 精密機械
Class 2 超精密機械
これらの規格は JIS B 1514 で定義されており、ベアリングの寸法精度や回転精度などの許容値を規定しています。
一般用途では JIS 0級（ISO Normal class） が使用されることが多く、より高精度な機械では Class5 以上が採用されます。
《参考URL》
https://www.nsk.com/tools-resources/abc-bearings/bearing-tolerances/
https://koyo.jtekt.co.jp/en/support/bearing-knowledge/7-1000.html
⸻
◾️精密機械としてのタトゥーマシン
ロータリータトゥーマシンは構造的に
小型回転機械
に分類されます。
性能を決定する要素は主に次の3つです。
• モーター性能
• カム精度
• ベアリング精度
これらの精度が高いほど、針運動は安定し、タトゥー施術の精度も向上します。
⸻
◾️タトゥーマシンとタトゥーアート
LT MACHINES FREIHEIT シリーズ 日本製 タトゥーマシンは刺青を施すための機械であると同時に、タトゥーアートを実現するための重要なツールです。
タトゥーの品質は
アーティストのセンス・スキル・経験値・能力
タトゥーマシン性能
これらの要素の組み合わせによって決まります。
そのため多くのタトゥーアーティストは、自身の作業スタイルやデザインに合わせてLT MACHINES FREIHEIT シリーズ 日本製 タトゥーマシンを選択しています。
◾️「彫師の誇りを、その手に。」
良い仕事は、良い道具から始まる。
LT MACHINES / FREIHEIT は、日本の職人技術と刺青文化への深い敬意から生まれた、妥協なきアーティストのためのプロダクトです。
